气动气缸选型

按工况参数计算选型（缸径 / 电磁阀 / 缓冲器），或按品牌、类型、缸径检索气缸系列并查尺寸

工况参数

气压

0.3 MPa0.4 MPa0.5 MPa0.6 MPa0.7 MPa

负载质量

kg

活塞速度

m/s

摩擦系数 μ

安装角度

水平（0°）竖直向上（提升）竖直向下（下降）

工作距离

mm

行程（按工作距离推导）

75 mm（恰好覆盖）100 mm（高一档）

负载效率 η（上限 50%）

η = 30%η = 50%η = 70%（超速度上限）

所需理论推力（= 实际负载 ÷ η，查表用）10 N

实际负载 5 N = 摩擦 5 N + 重力项 0 N（水平，重力不计）；按 η = 50% 反推后查下表选缸径。

负载效率 η = 50%（水平 / 垂直运动（50 < v ≤ 500 mm/s））
亚德客选型讲座：气缸速度 50~500 mm/s 的水平或垂直运动，负载率 η ≤ 50%。

气缸理论出力表（查表选缸径）

单位：N

缸径内径 (mm)	活塞杆外径 (mm)	动作方式	受压面积 (mm²)	空气压力（MPa）
				0.3	0.4	0.5	0.6	0.7
8	4	押出	50.2	15	20	25	30	35
		引込	37.7	11	15	19	23	26
10	4	押出	78.5	24	31	39	47	55
		引込	65.9	20	26	33	40	46
12最小	6	押出	113	34	45	57	68	79
		引込	84.8	25	34	42	51	59
16	6	押出	201	60	80	101	121	141
		引込	172.7	52	69	86	104	121
20	8	押出	314	94	126	157	188	220
		引込	263.8	79	106	132	158	185
25	10	押出	490.6	147	196	245	294	343
		引込	412.1	124	165	206	247	289
32	12	押出	804	241	322	402	482	563
		引込	690	207	276	345	414	483
40	14	押出	1256	377	502	628	754	879
		引込	1055	317	422	528	633	739
50	18	押出	1963	589	785	982	1,178	1,374
		引込	1649	495	660	825	989	1,154
63	20	押出	3117	935	1,247	1,559	1,870	2,182
		引込	2803	841	1,121	1,402	1,682	1,962
80	25	押出	5026	1,508	2,010	2,513	3,016	3,518
		引込	4536	1,361	1,814	2,268	2,722	3,175
100	30	押出	7853	2,356	3,141	3,927	4,712	5,497
		引込	7362	2,209	2,945	3,681	4,417	5,153
125	36	押出	12272	3,682	4,909	6,136	7,363	8,590
		引込	11468	3,440	4,587	5,734	6,881	8,028

绿色行为当前气压 0.5 MPa 下理论推力 ≥ 所需理论推力 10 N 的缸径；标「最小」者为查表得到的最小可用缸径。

选型规格

气缸品牌

亚德客 AirTAC费斯托 FestoSMC

气缸类型

请选择类型标准气缸紧凑薄型气缸迷你气缸导杆气缸滑台气缸无杆气缸气动手指摆动气缸夹紧气缸阻挡气缸自由安装气缸大口径气缸

具体系列（规格代号）

SE · 标准型（拉杆式）SED · 双轴型SEJ · 双轴可调型SC · 标准复动型SAI · ISO 标准型

缸径（最终选用）

12 mm（最小）16 mm（高一档）

缓冲方式

无缓冲橡胶垫缓冲气缓冲（可调）液压缓冲

是否带磁

带磁环（可装磁性开关）不带磁

安装方式

基本型（无附件）FA 有杆侧法兰FB 无杆侧法兰LB 脚架CA 单耳环CB 双耳环TC 中间耳轴

牙型（接口螺纹）

PT 牙（默认）G 牙NPT 牙

气缸外观（按所选类型）

规格：亚德客 AirTAC · SE · 标准气缸 · 行程 100 mm · 气缓冲（可调） · 带磁环 · FA 有杆侧法兰

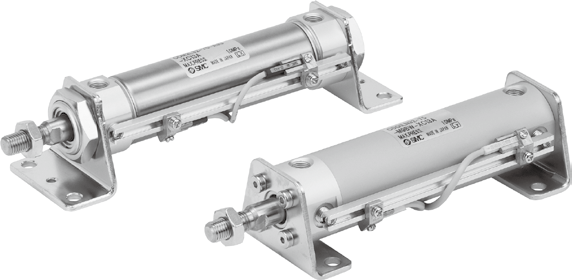

图示为 标准气缸 实物参考（来源于 SMC 官方样本）。

✓最小推荐缸径 12 mm（按所需理论推力 10 N 查表；12 mm 有效推力 28,250,000 N ≥ 实际负载 5 N，满足使用条件）

缸径档位与负载率

按所需理论推力 10 N查表选出最小缸径，高一档为留余量备选；「实际负载率」= 实际负载 ÷ 理论推力，应 ≤ η（50%）方为合格。

缸径	理论推力	有效推力(×η)	实际负载率
12 mm最小	56,500,000 N	28,250,000 N	0% ✓
16 mm	100,500,000 N	50,250,000 N	0% ✓

最小缸径缩回有效拉力 21,200,000 N（理论 42,400,000 N，活塞杆径 0.3D）；选更大缸径时缩回拉力同步增大。

理论推力与有效推力

实际负载5 N（按工况计算）

所需理论推力10 N（= 实际负载 ÷ η，查表用）

负载效率 η50%（水平 / 垂直运动（50 < v ≤ 500 mm/s））

伸出有效推力28,250,000 N（理论×η）

伸出理论推力56,500,000 N

缩回理论推力42,400,000 N

缩回有效推力21,200,000 N

推力分解（稳态）

摩擦阻力5 N（μ·m·g）

重力项0 N（水平（0°））

实际负载5 N（计算得出）

所需理论推力10 N（= 实际负载 ÷ η）

电磁阀匹配

推荐型号SMC SY3120

接口口径1/8″

Cv 值0.6（需 ≥ 0.01）

说明微型 5 通

缓冲器匹配

推荐型号SMC RB0806

安装螺纹M8×1.0

吸收能量1.5 J（负载动能 0.63 J）

有效行程6 mm

已选「气缓冲（可调）」且动能落入缸内缓冲能力时，可不外加缓冲器。

耗气量计算

单次伸出0.07 L（自由空气）

单循环(伸+缩)0.08 L

往复频率5.00 Hz（300 次/分）

每分钟耗量20.1 L/min（按当前速度）

完整气缸型号

规格代号 + 缸径 + 行程 + 磁石代号 + 安装方式 + 牙型代号

SE12X100SFA

规格代号SE（标准型（拉杆式））

缸径12 mm

行程100 mm

磁石代号S

安装方式FA 有杆侧法兰

牙型代号PT1/8（默认）

型号编制规则参考各品牌样本（亚德客 SE/SC 系列、SMC MB2、Festo DSBC 等），实际选型请以官方最新样本为准。

在选型检索中查看缸径 12 mm 的气缸系列 →

说明：数据依据亚德客、费斯托、SMC 公开选型资料整理。Festo 与 AirTAC 官方 PDF 直链受官网防护限制，已按公开参数整理为参考样册；SMC 提供官方系列样本直下。选型请以各品牌最新官方样本为准。
